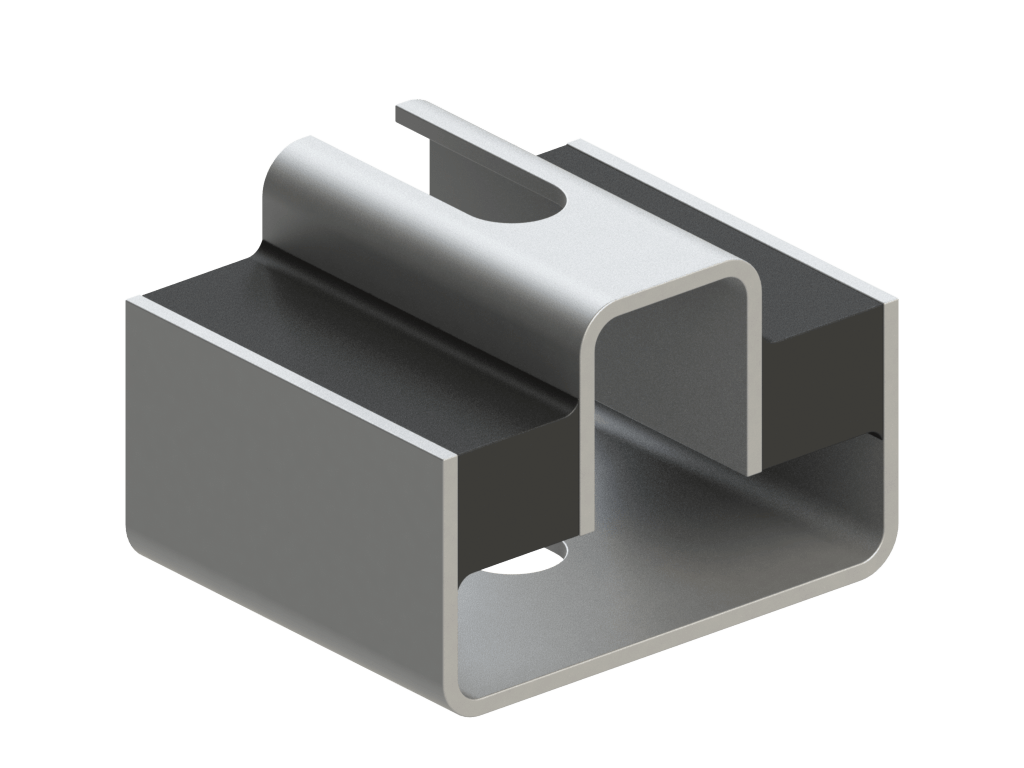

Wir liefern U-Lager, die besonders zur weichen Lagerung von empfindlichen Geräten und Vorrichtungen geeignet sind. Das Lager hat bauformbedingt verschiedene Steifigkeiten in drei Raumrichtungen und findet Einsatz, wenn Stoß- und Erregerkräfte möglichst klein bleiben sollen.

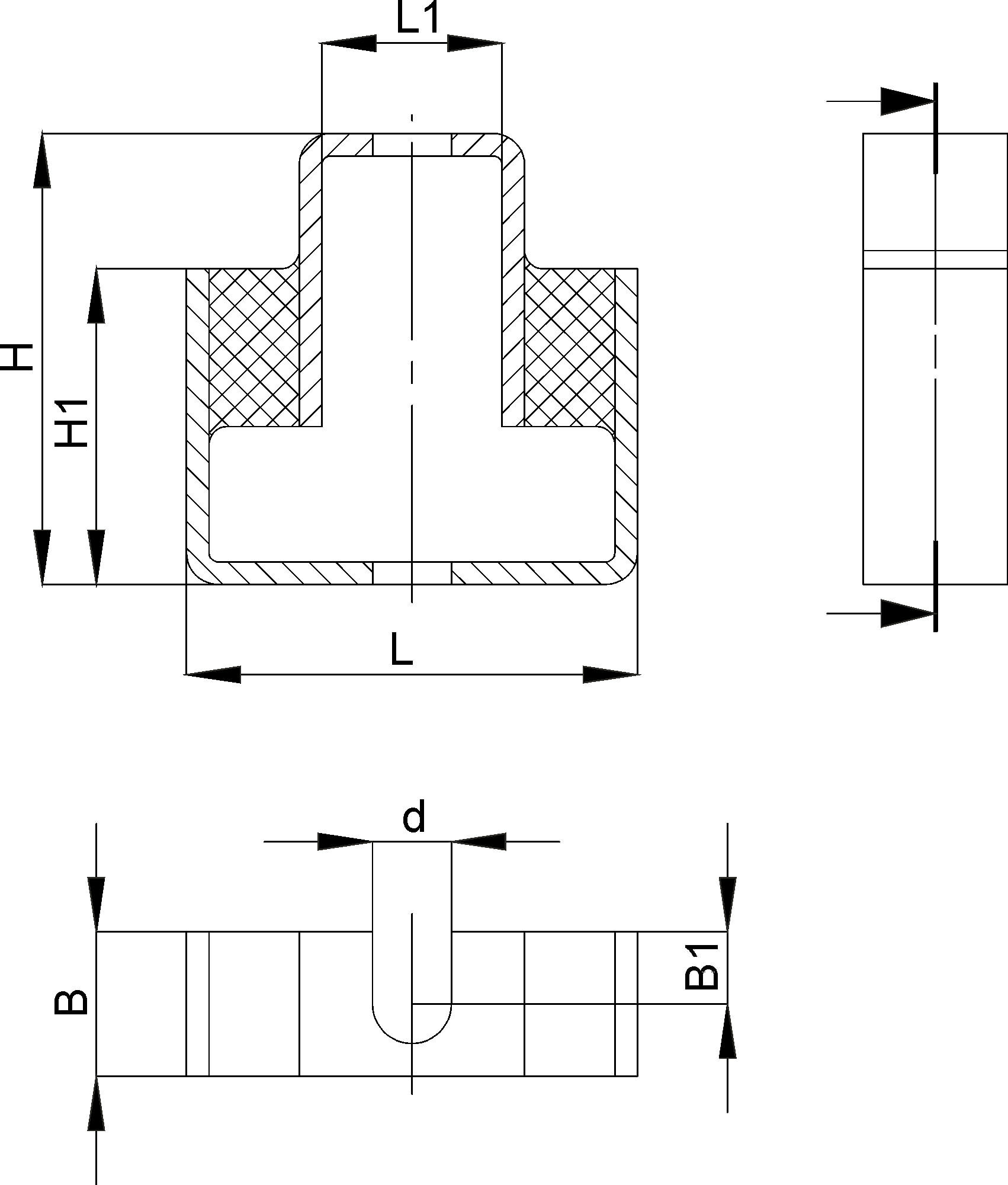

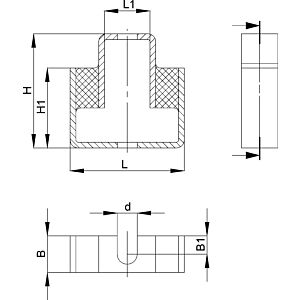

Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Breite B1 (mm) Bohrungsdurchmesser d (mm) Höhe H1 (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Breite B1 (mm) Bohrungsdurchmesser d (mm) Höhe H1 (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Breite B1 (mm) Bohrungsdurchmesser d (mm) Höhe H1 (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Breite B1 (mm) Bohrungsdurchmesser d (mm) Höhe H1 (mm)
Breite B (mm) Höhe H (mm) Länge L (mm) Länge L1 (mm) Breite B1 (mm) Bohrungsdurchmesser d (mm) Höhe H1 (mm)
U-Lager Ausführung 1
Breite B (mm): 80: 400Höhe H (mm): 130: 500Länge L (mm): 100: 700Länge L1 (mm): 48: 800Breite B1 (mm): 40: 1300Bohrungsdurchmesser d (mm): 17.5: 1900Höhe H1 (mm): 100: 3600 UL-1-080-130-100

U-Lager Ausführung 1
Typ UL-1 Erfahren Sie mehr

zum Artikel
U-Lager Ausführung 1
Breite B (mm): 65: 400Höhe H (mm): 108: 500Länge L (mm): 87: 700Länge L1 (mm): 38.4: 800Breite B1 (mm): 32.5: 1300Bohrungsdurchmesser d (mm): 17.5: 1900Höhe H1 (mm): 83: 3600 UL-1-065-108-087

U-Lager Ausführung 1
Typ UL-1 Erfahren Sie mehr

zum Artikel
U-Lager Ausführung 1
Breite B (mm): 50: 400Höhe H (mm): 41: 500Länge L (mm): 60: 700Länge L1 (mm): 20: 800Breite B1 (mm): 25: 1300Bohrungsdurchmesser d (mm): 11: 1900Höhe H1 (mm): 30: 3600 UL-1-050-041-060

U-Lager Ausführung 1
Typ UL-1 Erfahren Sie mehr

zum Artikel
U-Lager Ausführung 1
Breite B (mm): 50: 400Höhe H (mm): 78: 500Länge L (mm): 79: 700Länge L1 (mm): 32.4: 800Breite B1 (mm): 25: 1300Bohrungsdurchmesser d (mm): 13.5: 1900Höhe H1 (mm): 56: 3600 UL-1-050-078-079

U-Lager Ausführung 1
Typ UL-1 Erfahren Sie mehr

zum Artikel
U-Lager Ausführung 1
Breite B (mm): 25: 400Höhe H (mm): 62: 500Länge L (mm): 71: 700Länge L1 (mm): 26.4: 800Breite B1 (mm): 12.5: 1300Bohrungsdurchmesser d (mm): 11: 1900Höhe H1 (mm): 43: 3600 UL-1-025-062-071

U-Lager Ausführung 1
Typ UL-1 Erfahren Sie mehr

zum Artikel
