Maschinenfüße quadratisch

maschinenfuesse-quadratisch-4-bohrungen-_1_285x255

maschinenfuesse-quadratisch-4-bohrungen-_0_285x255

Quadratische Maschinenfüße für die elastische Lagerung von Maschinen oder die Nivellierung von Unebenheiten. Gut geeignet für Pressen, Maschinen oder als Motorenlager. Reduzieren Vibrationen und Körperschall. Der Standardwerkstoff ist NR oder NBR in mittlerer Härte. Andere Werkstoffe und Härten auf Anfrage.

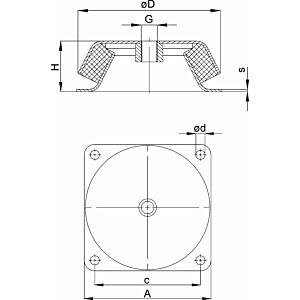

Durchmesser D (mm) Breite A (mm) Höhe H (mm) Metallstärke S (mm) Gewinde G (metrisch) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm)
Durchmesser D (mm) Breite A (mm) Höhe H (mm) Metallstärke S (mm) Gewinde G (metrisch) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm)
Maschinenfüße quadratisch
Durchmesser D (mm): 177: 100Breite A (mm): 180: 399Höhe H (mm): 63: 500Metallstärke S (mm): 3: 1000Gewinde G (metrisch): 20: 1600Bohrungsdurchmesser d (mm): 13: 1900Bohrungsabstand c (mm): 150: 2700 MF-QUA-177-180-063-M20-S03

Maschinenfüße quadratisch
Typ MF-QUA Erfahren Sie mehr

zum Artikel
Maschinenfüße quadratisch
Durchmesser D (mm): 160: 100Breite A (mm): 175: 399Höhe H (mm): 60: 500Metallstärke S (mm): 3: 1000Gewinde G (metrisch): 16: 1600Bohrungsdurchmesser d (mm): 12.5: 1900Bohrungsabstand c (mm): 145: 2700 MF-QUA-160-175-060-M16-S03

Maschinenfüße quadratisch
Typ MF-QUA Erfahren Sie mehr

zum Artikel
