modular konfigurierbar - Faltenbälge: Standard- und Normteile

JavaScript scheint in Ihrem Browser deaktiviert zu sein. Um unsere Website in bester Weise zu erfahren, aktivieren Sie Javascript in Ihrem Browser.

NEWS: Erfahren Sie mehr über über unsere vielfältigen Produktionsmöglichkeiten Gummi-Metall-Schienen.

Abmessungen und Produktdaten

		L 2-max. = Länge maximal (mm) ohne Anschlüsse
Di	Da	50	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
		L 1-min. = Länge minimal (mm) ohne Anschlüsse
13	25	17	35	45	55	72	90	105	115	130	145	175	210	225	260	295
18	32	18	32	50	68	84	100	118	135	152	168	200	236	270	304	336
18	42	14	25	36	48	60	72	84	95	105	120	144	168	190	210	240
22	38	18	35	50	66	82	98	114	130	145	164	196	228	260	290	326
22	48	14	25	36	48	60	72	85	95	105	120	144	168	190	210	240
25	42	18	34	48	62	76	90	105	120	135	150	180	210	240	270	300
25	52	14	22	30	40	50	60	70	80	90	100	120	140	160	180	200
30	48	18	34	48	62	76	90	105	120	135	150	180	210	240	270	300
30	58	14	22	32	42	52	60	70	80	90	100	120	140	160	180	200
30	80	15	20	25	35	40	50	55	60	70	75	80	95	100	110	120
35	50	14	26	38	50	65	80	90	105	115	130	155	175	200	225	260
35	58	14	26	38	50	62	75	88	100	112	125	150	175	200	225	250
35	70	12	20	30	38	16	55	65	75	84	90	110	130	150	165	180
35	85	15	20	25	35	40	50	55	60	70	75	90	110	125	150	160
40	60	15	25	40	50	65	75	88	100	112	125	150	175	200	225	250
40	65	15	25	40	50	65	75	88	100	112	125	150	175	200	225	250
40	75	10	20	30	38	46	55	65	75	84	90	110	130	150	165	180
45	70	15	25	40	50	65	75	88	100	112	125	150	175	200	225	250
45	85	12	18	28	34	42	50	58	65	75	85	100	115	130	145	165
50	75	16	25	40	50	65	75	88	100	112	125	150	175	200	225	250
50	85	14	22	32	40	50	58	65	76	85	95	115	135	155	170	190
50	95	12	18	26	34	42	50	58	65	75	85	100	115	130	145	160
55	85	15	25	40	50	65	75	88	100	112	125	150	175	200	225	250
55	95	12	20	30	38	46	55	65	75	84	90	110	130	150	165	180
55	105	12	18	26	32	40	48	54	64	72	80	95	110	130	145	160
55	120	10	15	20	30	40	40	50	60	65	70	90	105	120	135	150
60	90	16	25	38	50	62	75	90	100	115	125	150	175	200	225	250
60	100	12	20	30	38	46	56	65	75	85	95	110	130	150	165	180
60	115	10	18	26	32	40	50	58	65	75	85	100	115	130	145	160
65	85	15	30	40	50	70	85	95	105	115	135	160	190	215	235	270
65	100	16	24	32	42	52	62	75	85	95	105	125	145	165	190	210
65	110	12	24	30	36	45	55	65	75	85	95	110	130	150	170	185
67	87	15	30	40	50	70	85	95	105	115	135	160	190	215	235	270
70	115	12	24	30	36	45	55	65	75	85	95	110	130	150	170	185
75	110	16	26	35	45	55	65	75	85	95	105	130	150	175	195	215
75	120	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
75	130	12	18	26	32	40	47	55	64	72	80	95	110	125	145	160
80	105	15	25	35	45	60	70	85	95	105	120	145	165	175	195	215
80	125	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
85	120	16	26	35	45	55	68	80	90	100	115	135	160	180	200	220
85	130	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
90	135	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
95	130	16	26	35	45	55	68	80	90	100	115	135	160	180	200	220
95	140	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
95	150	10	18	26	34	42	50	58	65	75	85	100	115	135	150	165
100	145	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
105	140	16	26	35	45	55	68	80	90	100	115	135	160	180	200	220
105	150	12	24	32	38	45	55	65	75	85	95	110	130	150	170	185
115	160	12	24	30	36	45	55	65	75	85	95	110	130	150	170	185
125	150	16	30	45	55	65	75	90	100	110	125	145	165	175	195	215
125	165	16	26	32	40	50	60	70	80	90	100	120	140	160	180	200
130	180	15	22	28	35	41	48	52	59	65	72	85	98	111	124	137
140	170	16	26	32	40	50	57	70	80	88	100	120	140	160	180	200
150	200	12	18	24	36	42	48	60	66	78	84	102	120	132	150	168
150	225	10	15	20	25	25	35	45	45	50	60	80	90	105	120	135
160	190	14	28	42	56	70	84	98	105	119	133	161	189	210	238	266
168	220	13	18	24	30	42	48	54	60	72	78	90	108	120	138	150
185	240	13	18	24	30	42	48	54	60	72	78	90	108	120	138	150
200	250	13	20	29	39	46	52	59	72	78	85	104	117	137	156	169
220	275	13	18	24	30	42	48	54	60	72	78	90	108	120	138	150
250	290	13	20	33	39	52	59	72	78	91	98	117	137	156	176	195
280	340	8	16	24	40	48	56	64	72	80	88	104	120	136	152	168
300	360	15	25	25	30	40	45	55	65	65	75	0	0	0	0	0
350	400	15	20	30	45	50	55	65	80	85	95	115	140	160	175	195
400	460	8	16	24	40	48	56	64	72	80	88	104	120	136	152	168
410	460	15	20	30	45	50	55	65	80	85	95	115	140	160	175	195
600	650	15	20	30	45	50	55	65	80	85	95	115	140	160	175	195

Bitte Wunschmaße eintragen

ADI-1 (mm):

ADI-2 (mm):

FDI-1 (mm):

FDA-1 (mm):

FDI-2 (mm):

FDA-2 (mm):

SH-1 (mm):

SH-2 (mm):

DI (mm):

DA (mm):

L1-min. (mm):

L2-max (mm):

Werkstoff:

Ausführung:

Jahresbedarf (Stück):

Losgrößenabnahme (Stück):

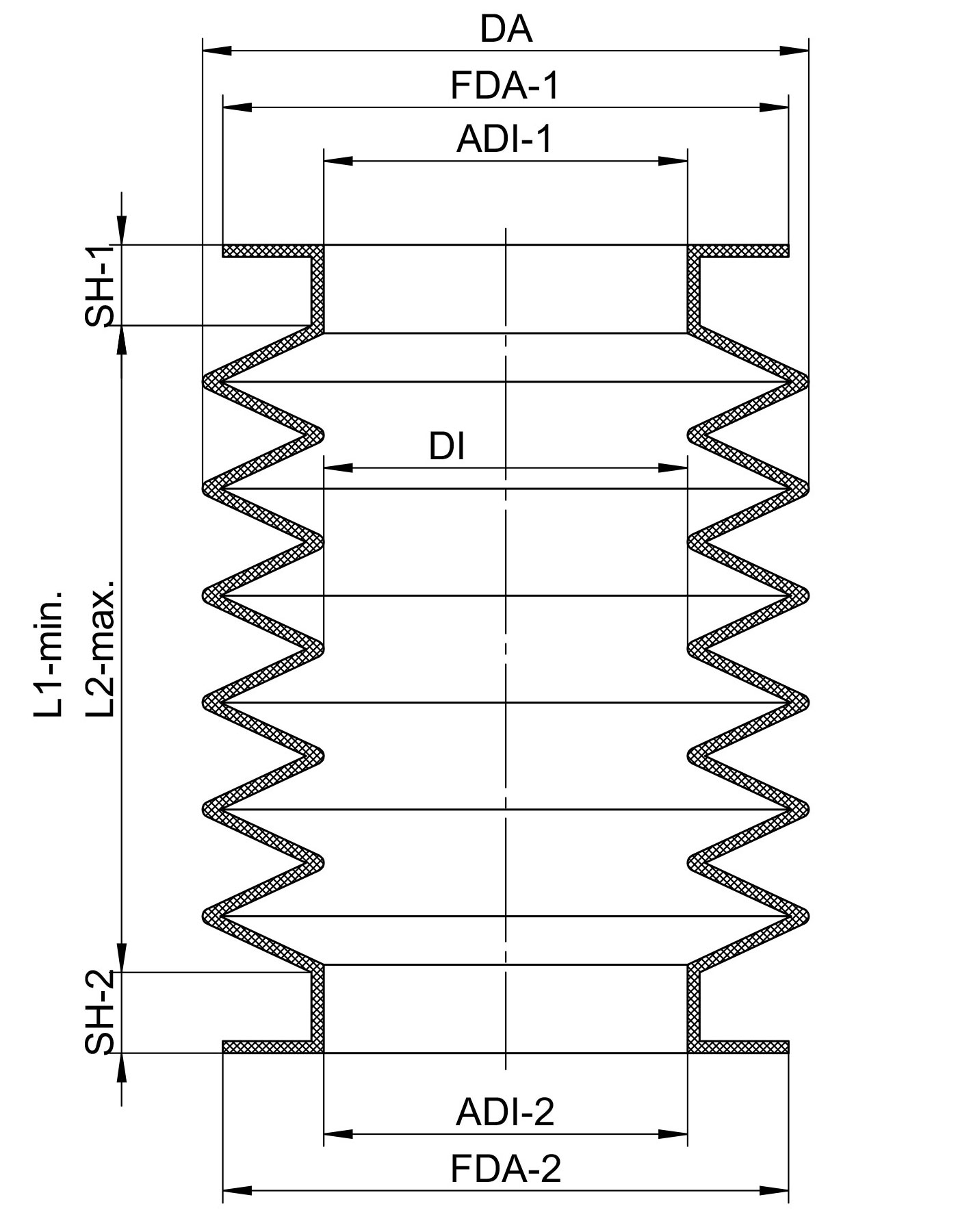

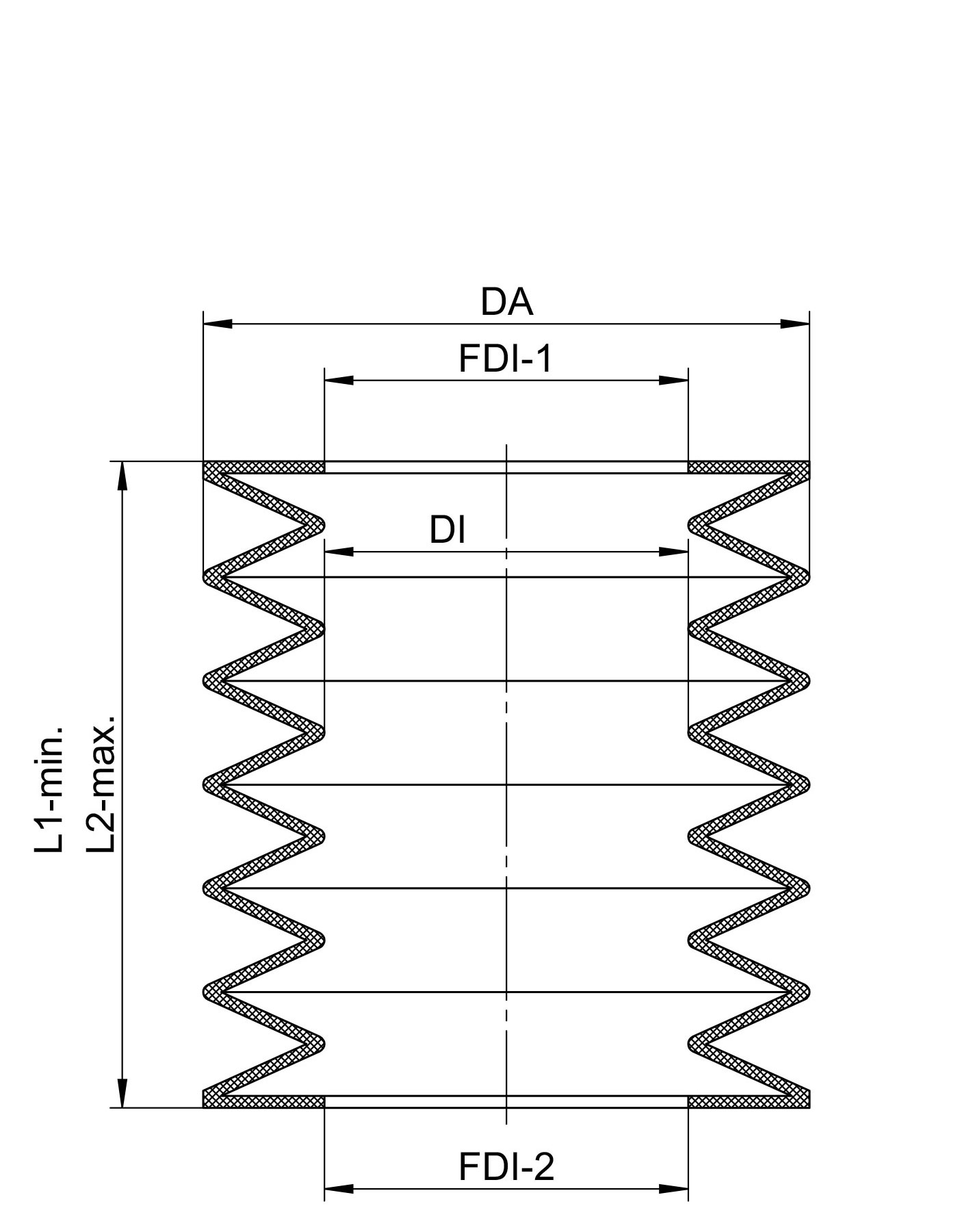

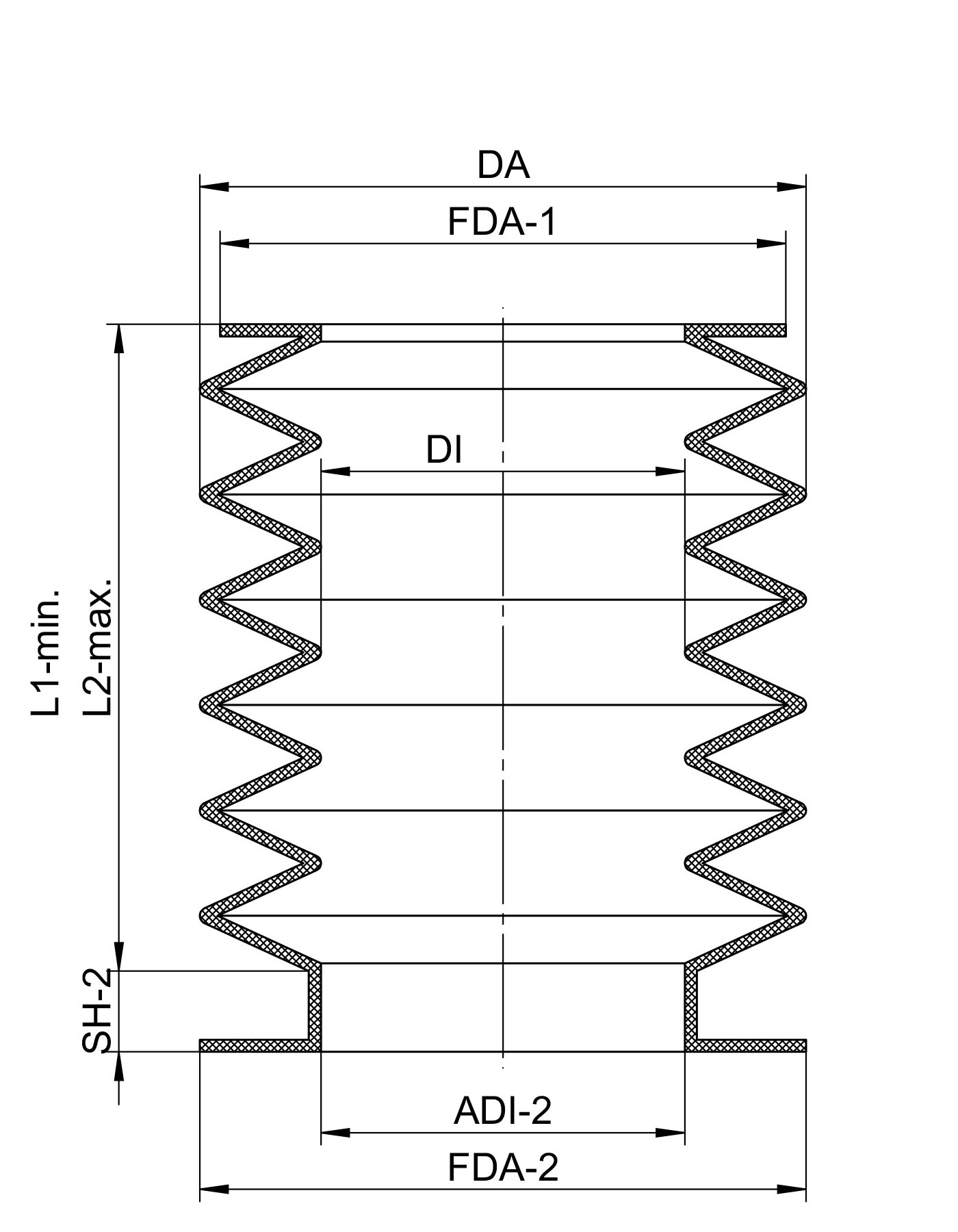

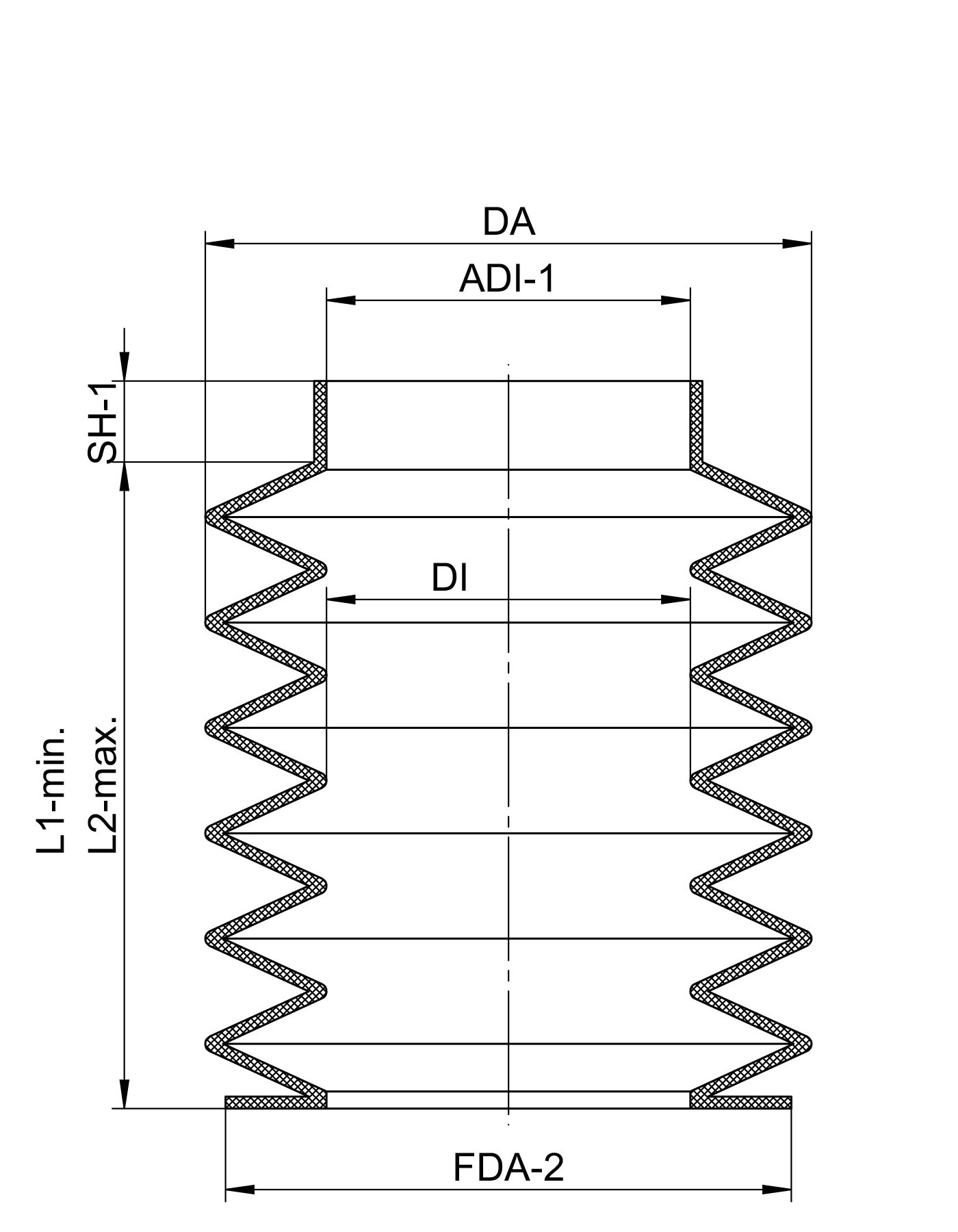

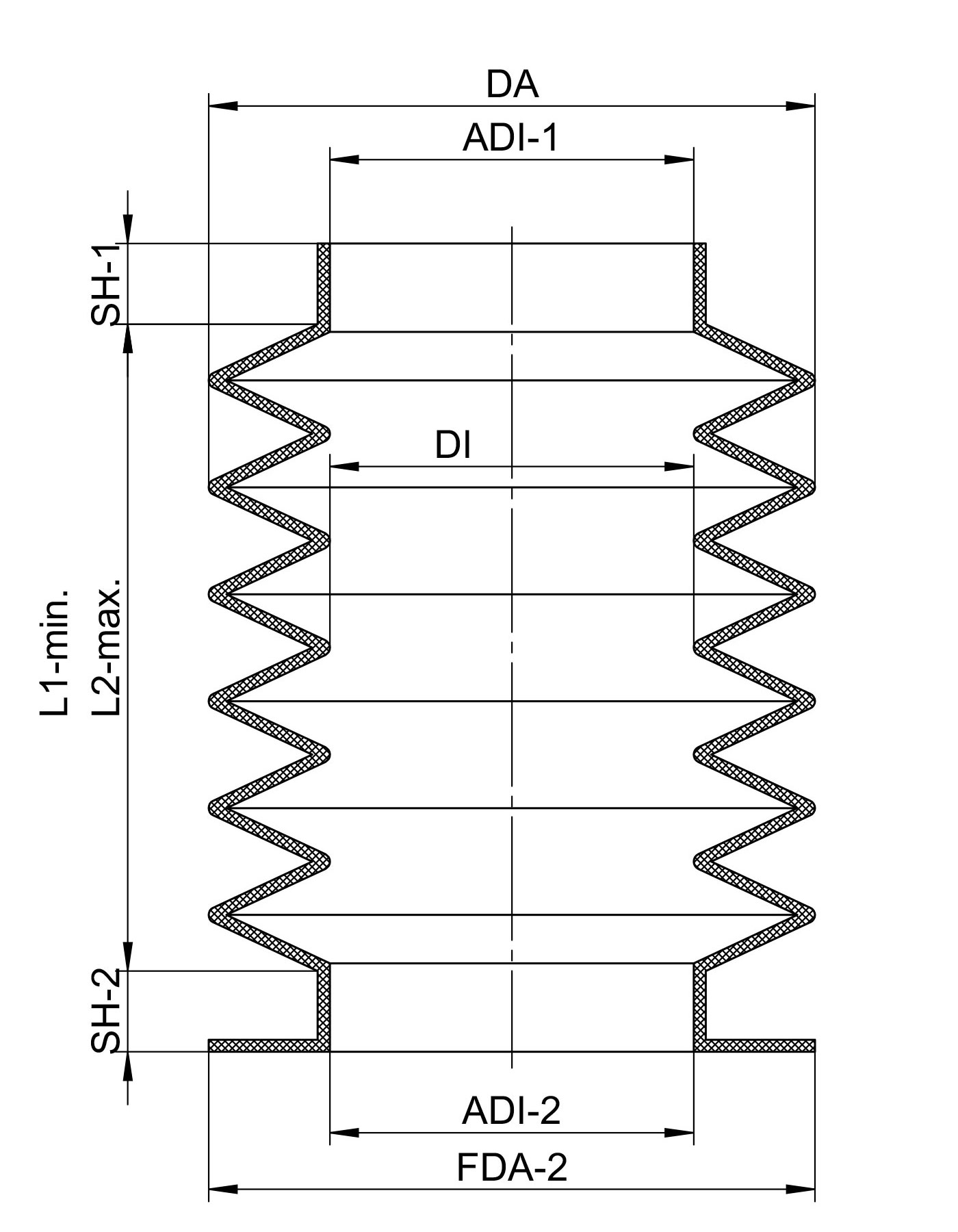

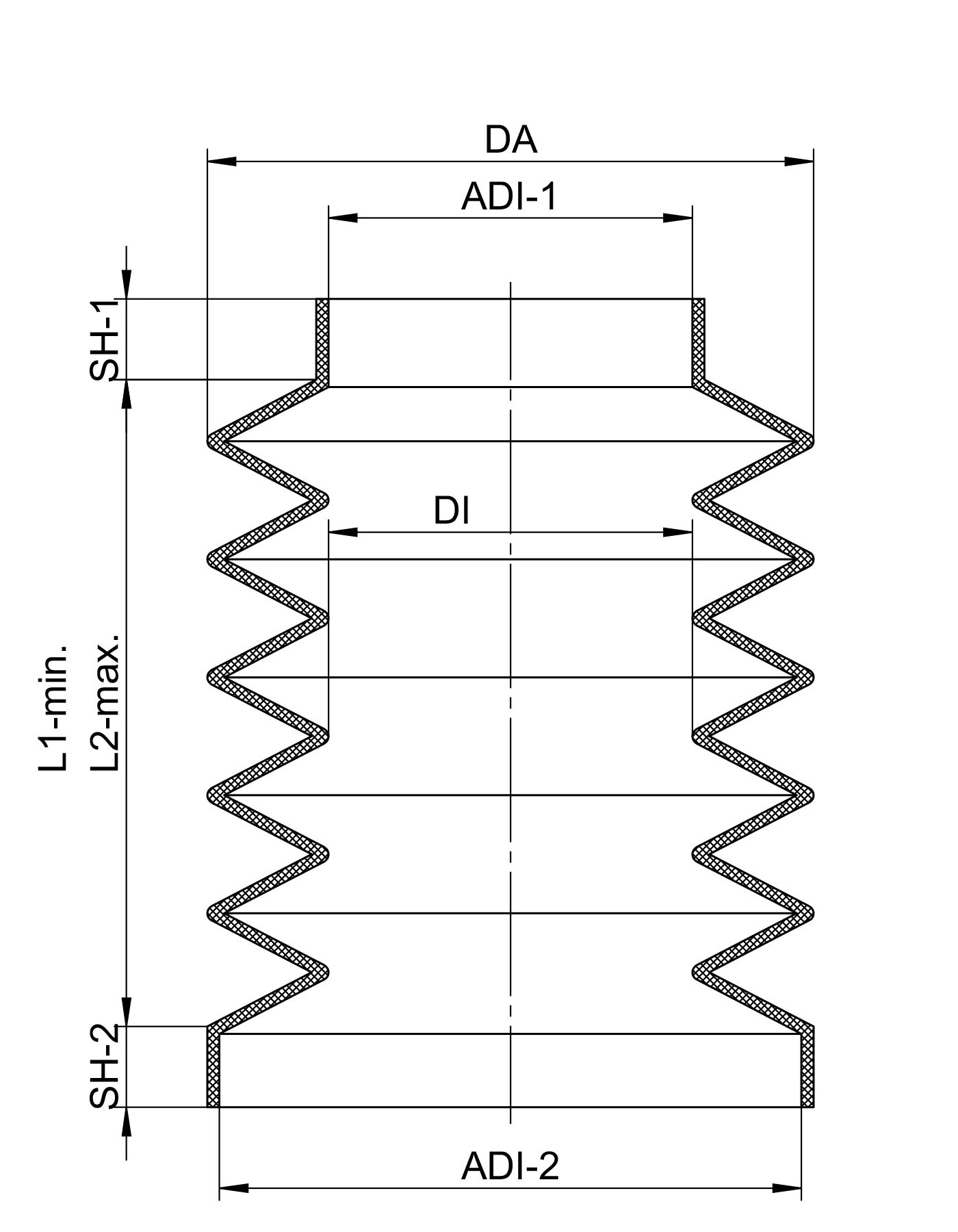

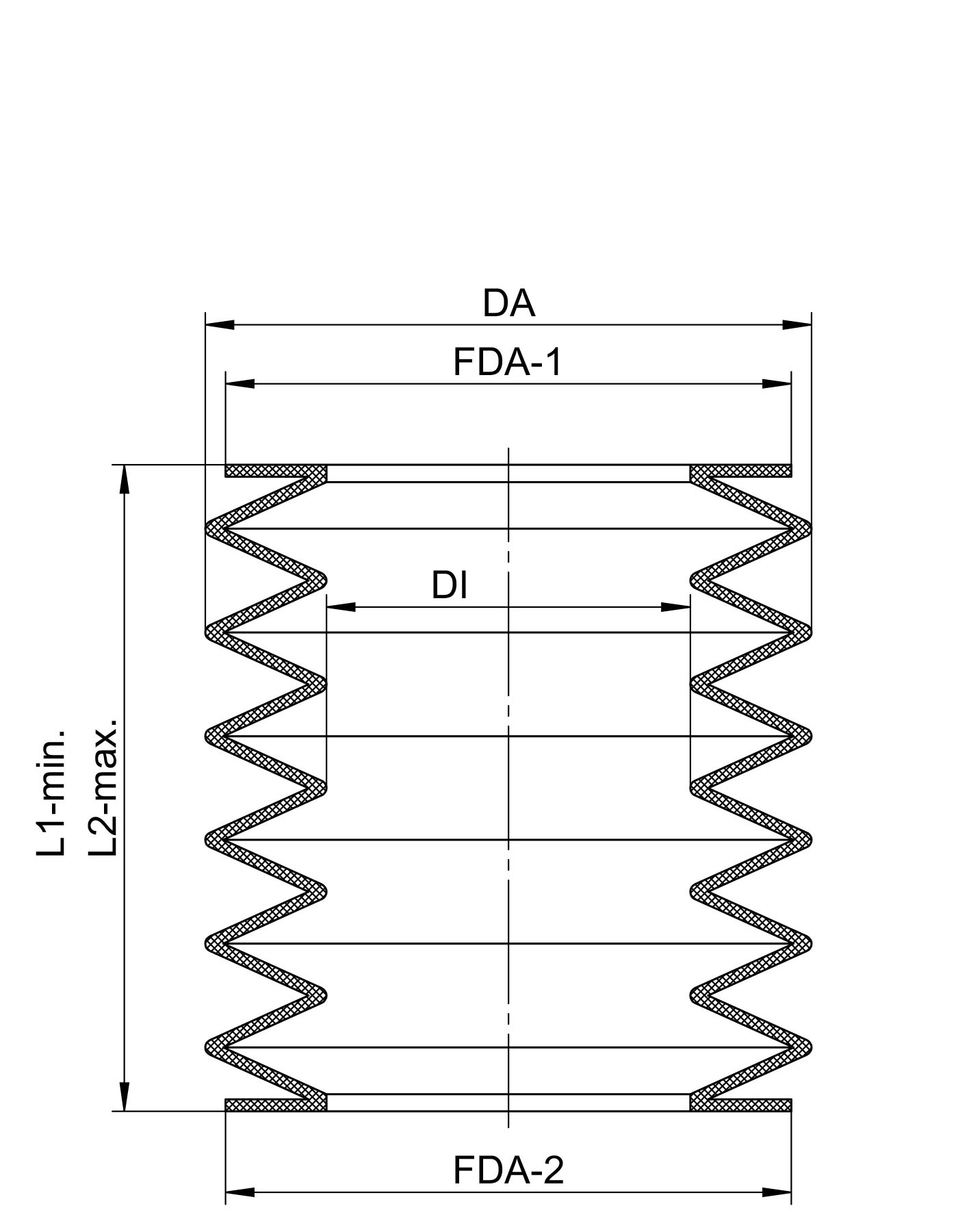

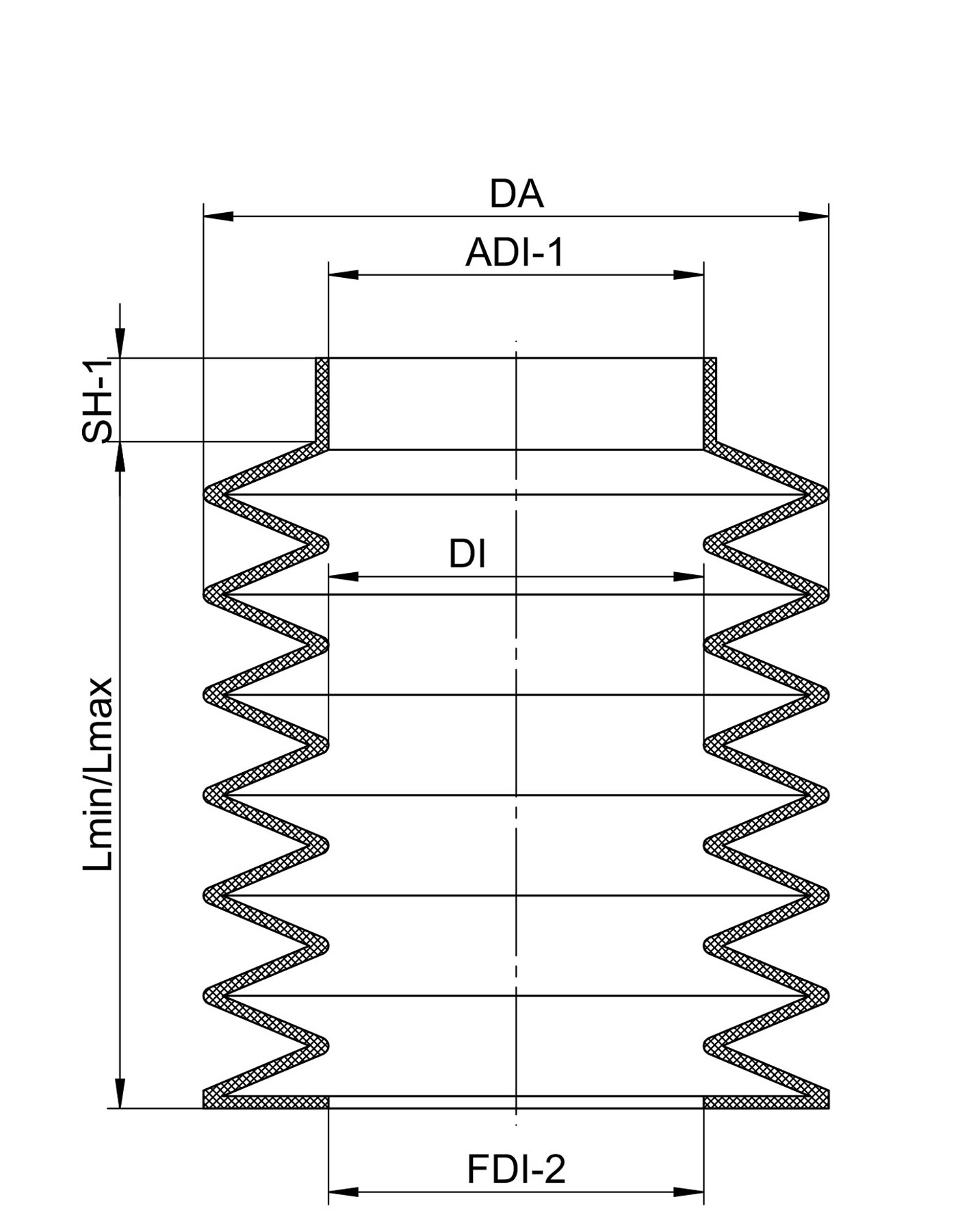

Anschlussform 1

Anschlussform 2

Anschlussform 3

Anschlussform 4

Anschlussform 5

Anschlussform 6

Anschlussform 7

Anschlussform 8

Kontaktdaten

Firma:

Straße / Hausnummer:

PLZ / Ort:

Telefon:

Fax:

E-Mail:

Anfragenummer / Projektdaten:

Ansprechpartner Einkauf:

Anrede:

Vorname:

Nachname:

Telefon:

Fax:

E-Mail:

Ansprechpartner Technik:

Anrede:

Vorname:

Nachname:

Telefon:

Fax:

E-Mail:

Angebot an:

Einkauf

Technik

Informationen und Abschluss

Verpackungsvorschrift:

Falls „ja“, bitte genau angeben.

Toleranzen nach der jeweils aktuellen Produktgruppen FRANKSA-Liefernorm!

Falls Musterteil vorhanden, bitte an unsere Anschrift zur Anfrage übersenden!

Sonstige Anforderungen / Bemerkungen:

Hier haben Sie die Möglichkeit uns digitale Daten (Zeichnungen, Skizzen, Fotos etc.) zu Ihrer Anfrage zu übermitteln.

Daten-Upload

Datei/en auswählen...

Max. Dateigröße: 16000 KB | Erlaubte Dateitypen: pdf, jpg, jpeg, png, dxf, dwg, step, stp, iges
