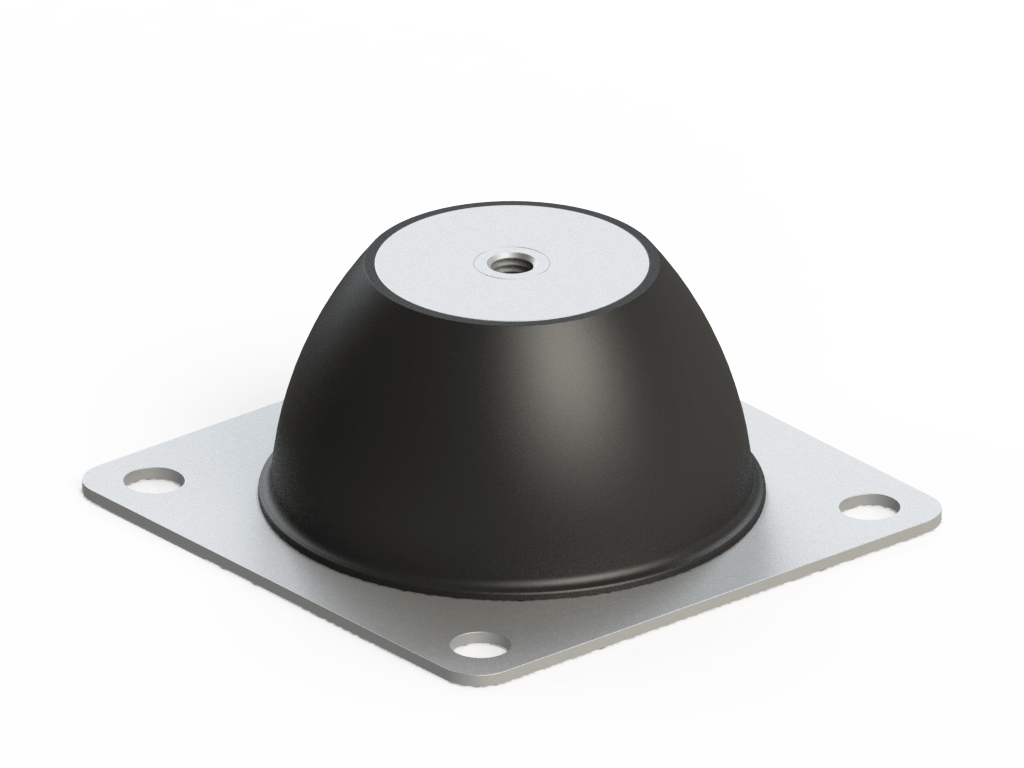

Hutelement quadratisch

Quadratische Hutelemente für die elastische Lagerung von Maschinen wie z.B. Pressen, als Motorenlager oder für Ventilatoren. Reduzieren Vibrationen und Körperschall. Geeignet für die Dämpfung von kleinen Massen mit geringer Eigenschwingzahl. Quadratische Hutelemente sind in radialer als auch axialer Richtung hochelastisch und bieten dadurch hervorragende Schwingungsisolationswerte

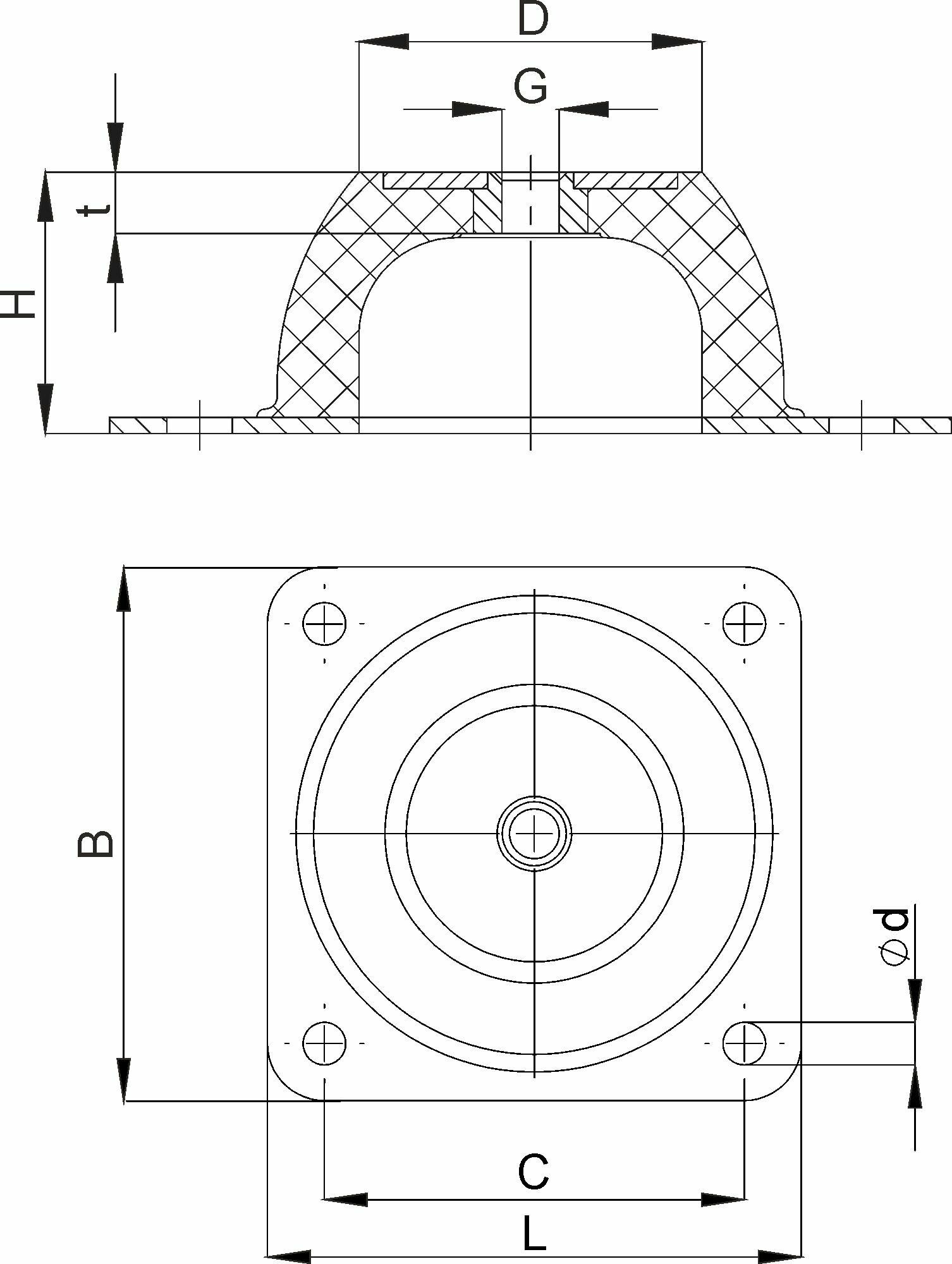

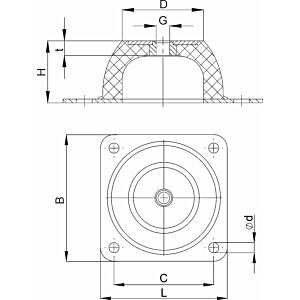

Durchmesser D (mm) Breite B (mm) Höhe H (mm) Länge L (mm) Gewinde G (metrisch) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm) Gewindetiefe T (mm)
Durchmesser D (mm) Breite B (mm) Höhe H (mm) Länge L (mm) Gewinde G (metrisch) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm) Gewindetiefe T (mm)
Durchmesser D (mm) Breite B (mm) Höhe H (mm) Länge L (mm) Gewinde G (metrisch) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm) Gewindetiefe T (mm)
Hutelement quadratisch
Durchmesser D (mm): 186: 100Breite B (mm): 310: 400Höhe H (mm): 160: 500Länge L (mm): 310: 700Gewinde G (metrisch): 24: 1600Bohrungsdurchmesser d (mm): 18: 1900Bohrungsabstand c (mm): 250: 2700Gewindetiefe T (mm): 43: 4800 HUT-QUA-186-310-160-310-M24

Hutelement quadratisch
Typ HUT-QUA Erfahren Sie mehr

zum Artikel
Hutelement quadratisch
Durchmesser D (mm): 100: 100Breite B (mm): 200: 400Höhe H (mm): 85: 500Länge L (mm): 200: 700Gewinde G (metrisch): 16: 1600Bohrungsdurchmesser d (mm): 14.5: 1900Bohrungsabstand c (mm): 160: 2700Gewindetiefe T (mm): 25: 4800 HUT-QUA-100-200-085-200-M16

Hutelement quadratisch
Typ HUT-QUA Erfahren Sie mehr

zum Artikel
Hutelement quadratisch
Durchmesser D (mm): 70: 100Breite B (mm): 150: 400Höhe H (mm): 63: 500Länge L (mm): 150: 700Gewinde G (metrisch): 12: 1600Bohrungsdurchmesser d (mm): 14.5: 1900Bohrungsabstand c (mm): 120: 2700Gewindetiefe T (mm): 18: 4800 HUT-QUA-070-150-063-150-M12

Hutelement quadratisch
Typ HUT-QUA Erfahren Sie mehr

zum Artikel
