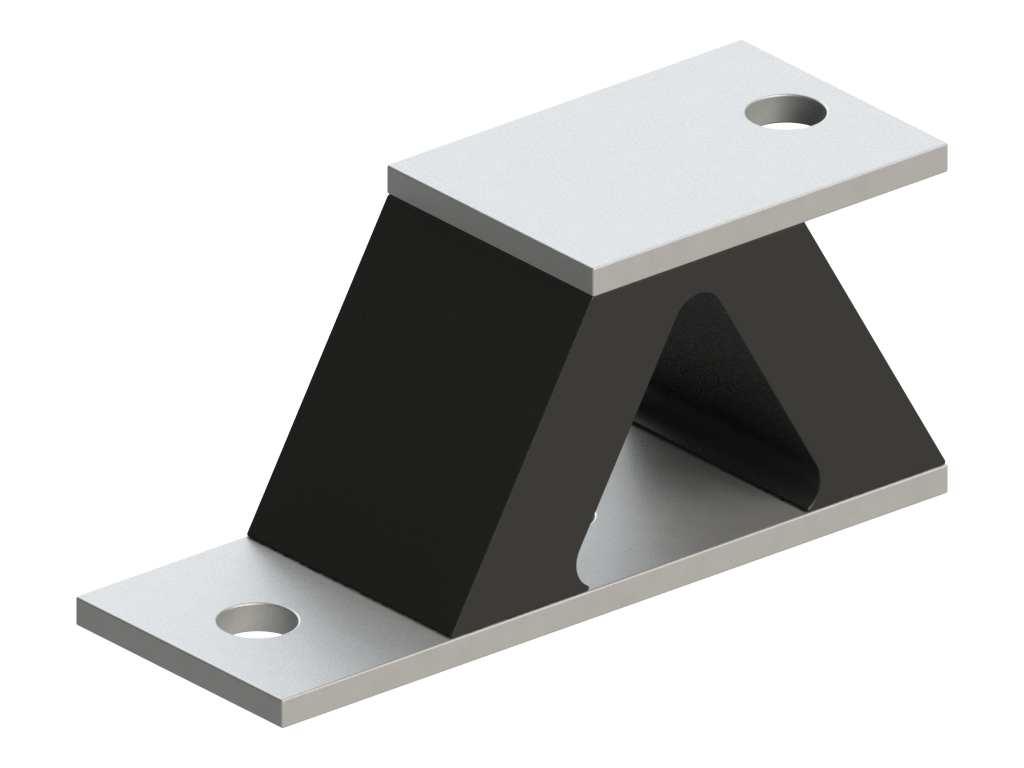

V-Element

V-Elemente und W-Elemente decken ein breites Einsatzfeld zur Lagerung von kleinen Massen bei niedrigen Eigenfrequenzen ab, wie z.B. bei empfindlichen Messgeräten und Apparaten, welche vor Schwingungen und Stößen geschützt werden sollen. Hierbei sollten die Belastungen parallel (Schub) oder senkrecht zu den Metallplatten (Druck) verlaufen, um Zugbelastungen zu vermeiden.

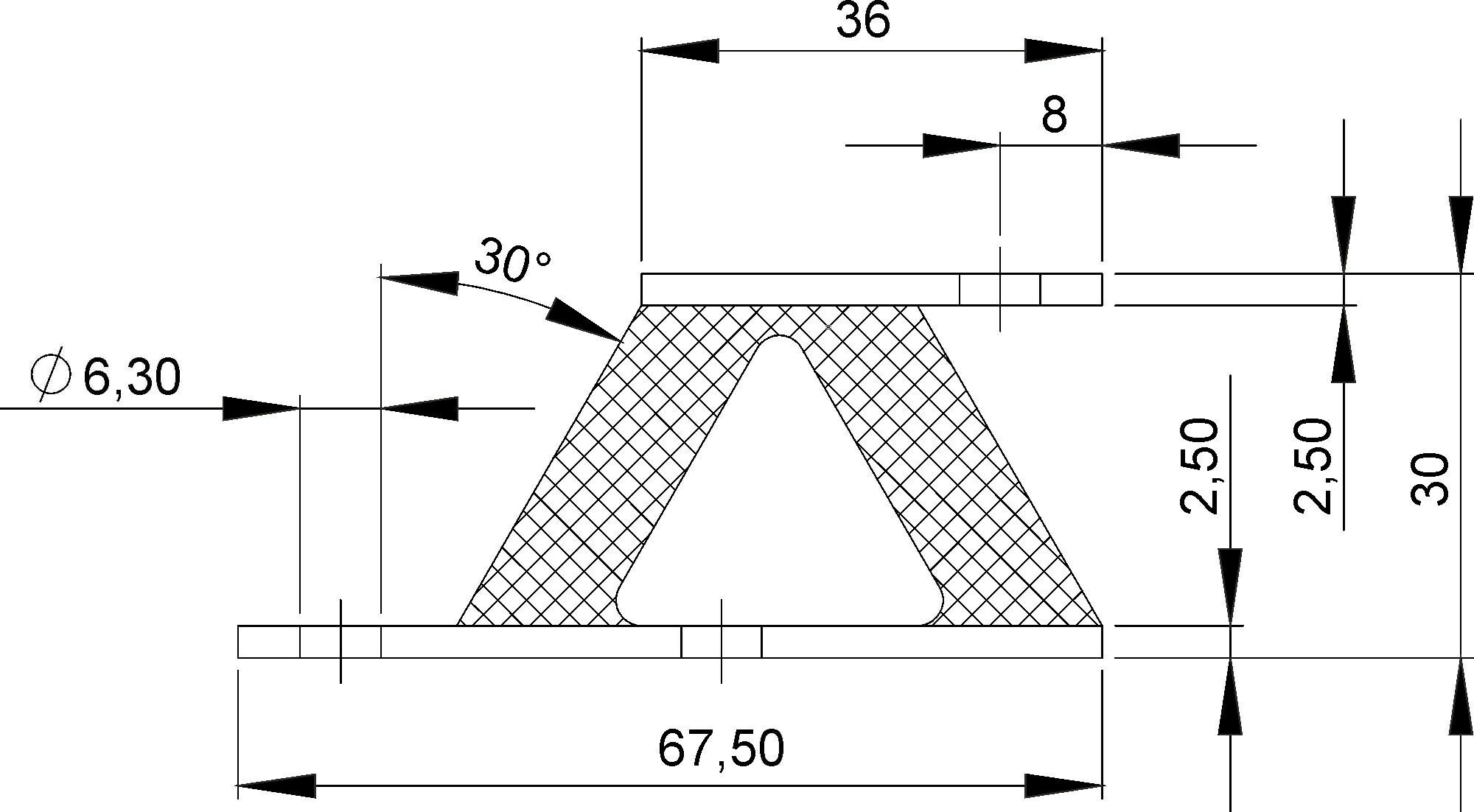

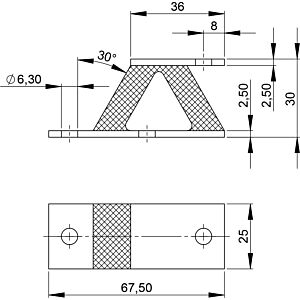

Breite B (mm) Höhe H (mm) Länge L1 (mm) Länge L2 (mm) Metallstärke S (mm) Metallstärke S1 (mm) Bohrungsdurchmesser d (mm) Bohrungsabstand c (mm)
V-Element
Breite B (mm): 25: 400Höhe H (mm): 30: 500Länge L1 (mm): 67.5: 800Länge L2 (mm): 36: 900Metallstärke S (mm): 2.5: 1000Metallstärke S1 (mm): 2.5: 1100Bohrungsdurchmesser d (mm): 6.3: 1900Bohrungsabstand c (mm): 8: 2700 V-ELEMENT-025-030-067.5

V-Element
Typ V-ELEMENT Erfahren Sie mehr
