Konuslager 60-1

Wir liefern Konuslager, die durch die konische Konstruktion axial weich und radial sehr steif sind. Sie eignen sich hervorragend für die vibrationsarme Lagerung von z.B. Kabinen und Karosserieaufbauten. Für die Lagerung von Kolbenmaschinen können Konen einsetzt werden, welche radial in Querrichtung Aussparungen im Gummi aufweisen und deshalb unterschiedliche Steifigkeiten in Quer- und Längsrichtung haben.

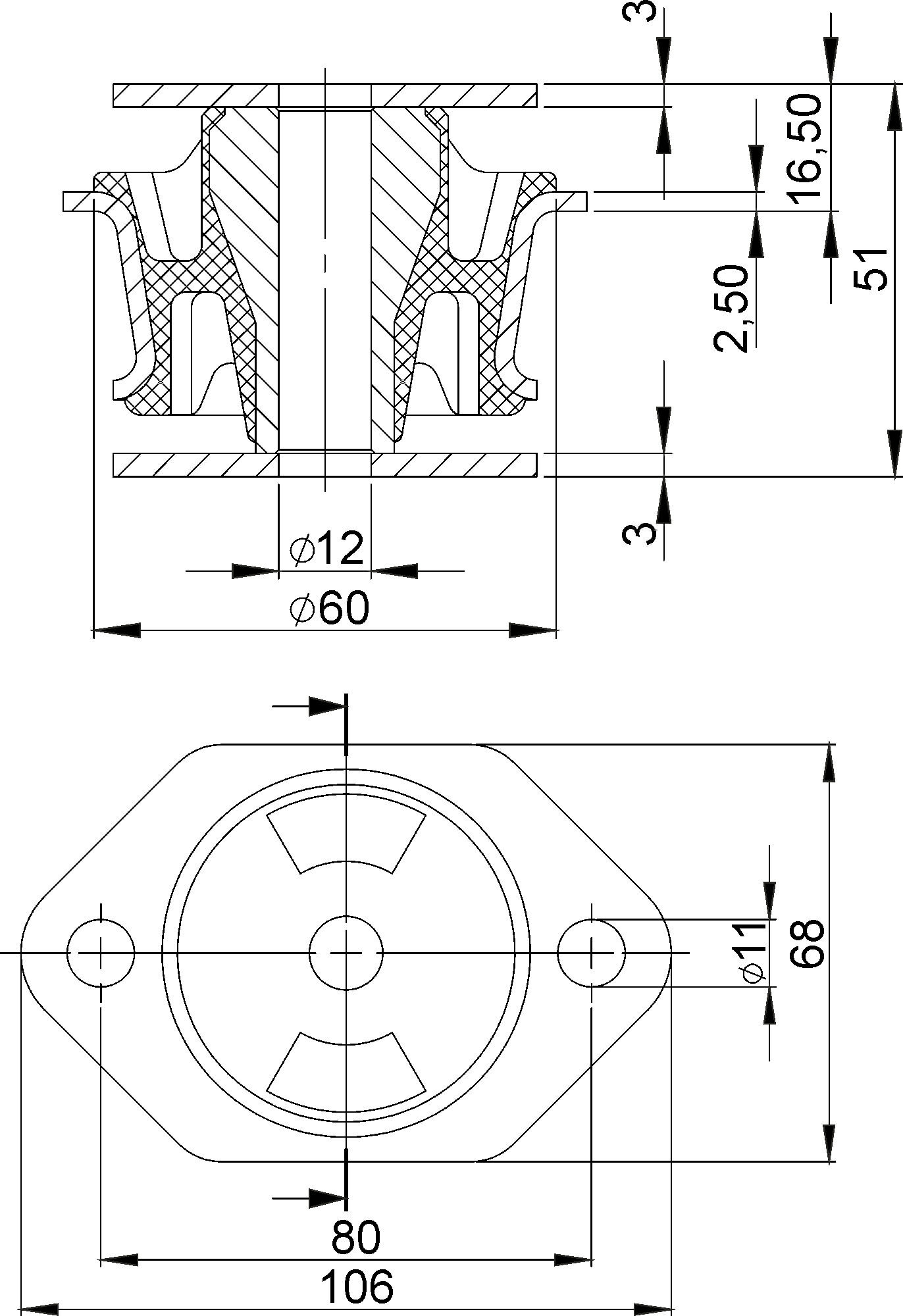

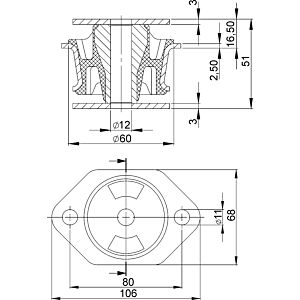

Durchmesser D (mm) Breite B (mm) Höhe H (mm) Länge L (mm) Metallstärke S (mm) Metallstärke S1 (mm) Metallstärke S2 (mm) Bohrungsdurchmesser d (mm) Durchm. Bohrungen d1 (mm) Bohrungsabstand c (mm) Höhe H1 (mm)
Konuslager
Durchmesser D (mm): 60: 100Breite B (mm): 68: 400Höhe H (mm): 51: 500Länge L (mm): 106: 700Metallstärke S (mm): 3: 1000Metallstärke S1 (mm): 2.5: 1100Metallstärke S2 (mm): 3: 1200Bohrungsdurchmesser d (mm): 12: 1900Durchm. Bohrungen d1 (mm): 11: 1910Bohrungsabstand c (mm): 80: 2700Höhe H1 (mm): 16.5: 3600 KO-LA 060-1

Wir liefern Konuslager, die durch die konische Konstruktion axial weich und radial sehr steif sind. Sie eignen sich hervorragend für die vibrationsarme Lagerung von z.B. Kabinen und Karosserieaufbauten. Für die Lagerung von Kolbenmaschinen können Konen einsetzt werden, welche radial in Querrichtung Aussparungen im Gummi aufweisen und deshalb unterschiedliche Steifigkeiten in Quer- und Längsrichtung haben.
